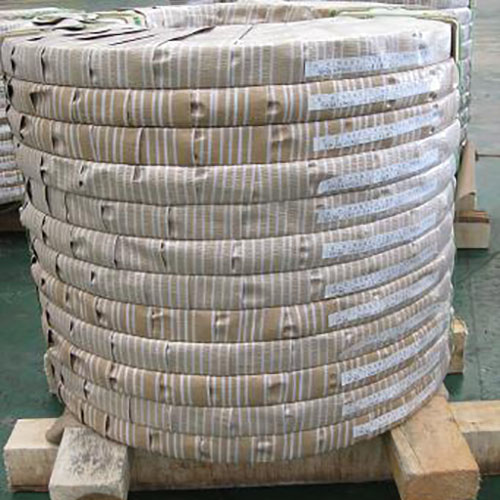

ची जाडी मोजत आहे316 एल स्टेनलेस स्टील कॉइलत्यांची गुणवत्ता आणि मानक वैशिष्ट्यांचे अनुपालन सुनिश्चित करण्यासाठी एक महत्त्वाची पायरी आहे. खाली सामान्यत: वापरल्या जाणार्‍या जाडी मोजमाप पद्धती आहेत:
1. अल्ट्रासोनिक जाडी गेज मापन
तत्त्व: अल्ट्रासोनिक जाडी गेज सामग्रीची जाडी मोजण्यासाठी अल्ट्रासोनिक सिग्नलचा प्रसार वेळ वापरतात. अल्ट्रासोनिक लाटा एका बाजूला सामग्रीमध्ये प्रसारित केल्या जातात आणि प्रतिबिंबाद्वारे सेन्सरकडे परत केल्या जातात. सामग्रीची जाडी प्रसार वेळेच्या आधारे मोजली जाते.
लागूता: धातू आणि इतर कठोर सामग्रीस लागू आहे, विशेषत: स्टेनलेस स्टीलसारख्या उच्च जाडी मोजमाप आवश्यक असलेल्या सामग्रीसाठी.
ऑपरेशन चरण:
धातूच्या पृष्ठभागाच्या संपर्कात अल्ट्रासोनिक तपासणी ठेवा आणि विशिष्ट प्रमाणात दबाव लागू करा.
काळजीपूर्वक उपकरणे समायोजित करा जेणेकरून अल्ट्रासोनिक लाटा एका बाजूलाून तपासणीकडे परत अचूकपणे प्रतिबिंबित होऊ शकतात.
उपकरणे स्वयंचलितपणे जाडीची गणना करते आणि ती मीटरवर प्रदर्शित करते.
2. चुंबकीय जाडी गेज
तत्त्व: चुंबकीय जाडी गेज सामान्यत: फेरोमॅग्नेटिक सब्सट्रेट्ससह धातूंची जाडी (जसे की स्टील) मोजण्यासाठी वापरले जातात. इन्स्ट्रुमेंट चुंबकीय क्षेत्रातील बदल मोजून धातूची जाडी निश्चित करते.
लागूता: प्रामुख्याने फेरोमॅग्नेटिक सामग्रीच्या मोजमापास लागू असेल तर ते नॉन-मॅग्नेटिक धातूंवर लागू होऊ शकत नाही किंवा विशेष आवृत्ती आवश्यक असू शकते.
ऑपरेशन चरण:
स्टेनलेस स्टील कॉइलच्या पृष्ठभागावर चौकशी ठेवा.
व्युत्पन्न चुंबकीय क्षेत्र आणि मोजलेल्या सामग्रीची जाडी यांच्यातील संबंधांद्वारे इन्स्ट्रुमेंट जाडीच्या किंमतीची गणना करते.
3. मेकॅनिकल मायक्रोमीटर
तत्त्व: मेकॅनिकल मायक्रोमीटर शारीरिक संपर्काद्वारे धातूच्या जाडीचे मोजमाप करते, जे लहान श्रेणीमध्ये अचूक मोजमापासाठी योग्य आहे.
लागूता: सामान्यत: प्रयोगशाळांमध्ये किंवा गुणवत्ता तपासणीत वापरल्या जाणार्‍या लहान श्रेणीची जाडी मोजण्यासाठी योग्य.
ऑपरेशन चरण:
मायक्रोमीटर उघडा आणि त्याची मोजमाप श्रेणी समायोजित करा.
मेटल कॉइलच्या काठावर मोजण्याचे डोके पकडणे आणि मायक्रोमीटर धातूच्या पृष्ठभागाच्या जवळच्या संपर्कात येईपर्यंत हँडल हळूवारपणे फिरवा.
जाडीचे मूल्य मिळविण्यासाठी मायक्रोमीटरवरील स्केल वाचा.
4. एक्स-रे फ्लूरोसेंस विश्लेषण (एक्सआरएफ)
तत्त्व: एक्स-रे फ्लूरोसेंस विश्लेषण स्टेनलेस स्टीलच्या पृष्ठभागावर एक्स-रे उत्सर्जित करून आणि नंतर प्रतिध्वनीच्या फ्लूरोसेंस स्पेक्ट्रमचे विश्लेषण करून जाडीचे मोजमाप करते. कोटिंग किंवा कोटिंग लेयर जाडीच्या मोजमापास लागू.
लागूता: मुख्यतः लेप जाडी मोजण्यासाठी वापरले जाते, स्टेनलेस स्टीलच्या पृष्ठभागाच्या कोटिंगच्या तपासणीसाठी योग्य.
ऑपरेशन चरण:
मोजमाप पृष्ठभागावर एक्स-रे तपासणीचे लक्ष्य ठेवा.
एक्स-रे उत्तेजित करा आणि प्रतिध्वनीचे फ्लूरोसेंस सिग्नल गोळा करा आणि डिव्हाइस स्वयंचलितपणे जाडीची गणना करते.
5. लेसर जाडी मोजमाप
तत्त्व: लेसर जाडी मोजमाप ए च्या पृष्ठभागावर प्रकाशित करण्यासाठी लेसर बीम वापरतेस्टेनलेस स्टील कॉइल, आणि प्रतिबिंबित प्रकाशाच्या वेळेच्या फरकानुसार जाडीची गणना करते.
लागूता: हे उच्च-परिशुद्धता आणि धातूच्या सामग्रीच्या जाडीच्या वेगवान मोजमापासाठी योग्य आहे, विशेषत: उत्पादन रेषा किंवा स्वयंचलित चाचणीसाठी योग्य.
ऑपरेशन चरण:
ऑब्जेक्टच्या पृष्ठभागावर लेसर सेन्सरचे मोजमाप करण्यासाठी लक्ष्य करा.
लेसर सेन्सर लेसर बीम उत्सर्जित करतो आणि प्रतिबिंबित प्रकाश प्राप्त करतो आणि बीमच्या प्रसार वेळेच्या फरकाची गणना करून जाडीचे मूल्य प्राप्त केले जाते.
6. इलेक्ट्रॉनिक जाडी गेज
तत्त्व: इलेक्ट्रॉनिक जाडी गेज सामान्यत: स्टेनलेस स्टील कॉइलची जाडी मोजण्यासाठी कॅपेसिटन्स, इंडक्शन आणि इतर तत्त्वे वापरतात.
लागूता: पातळ-स्तर सामग्री, विशेषत: मेटल चादरीच्या वेगवान ऑनलाइन मोजमापासाठी हे योग्य आहे.
ऑपरेशन चरण:
स्टेनलेस स्टीलच्या पृष्ठभागाच्या संपर्कात इलेक्ट्रॉनिक जाडी गेजचा सेन्सर ठेवा.
इन्स्ट्रुमेंट स्वयंचलितपणे मोजते आणि जाडी मूल्य प्रदर्शित करते.
सारांश, योग्य मोजमाप पद्धतीची निवड मोजमाप अचूकतेची आवश्यकता, मोजमाप वातावरण आणि उपकरणांच्या उपलब्धतेवर अवलंबून असते. मोठ्या प्रमाणात उत्पादन आणि रिअल-टाइम शोधण्यासाठी सामान्यत: औद्योगिक उत्पादनात दिसून येते, अल्ट्रासोनिक जाडी गेज आणि इलेक्ट्रॉनिक जाडी गेज सर्वात सामान्यतः वापरल्या जाणार्‍या निवडी आहेत. उच्च सुस्पष्टता आवश्यकतांसह छोट्या-मोठ्या मोजमापांसाठी, यांत्रिक मायक्रोमीटर आणि लेसर जाडी मोजमाप देखील चांगल्या निवडी आहेत.
